一、1008小時電流循環測試目的
1008 小時電流循環試驗（ECC） 是電氣連接領域（尤其汽車 / 新能源）的加速老化耐久試驗，核心是模擬長期通斷電的熱脹冷縮，驗證端子 / 連接器的接觸電阻穩定性與溫升控制能力。
-目的：驗證連接器 / 端子 / 線束在長期反復通電、斷電、發熱、冷卻下，會不會接觸不良、發熱失控、燒蝕、失效。
二、參考標準
-參考標準：
三、設備要求
數字式萬用表、由定時器控制的直流電源、分流器、熱電偶、數據記錄儀。
四、試驗步驟
1)用端子適用的最小規格和最薄絕緣層的導線準備10對端子。

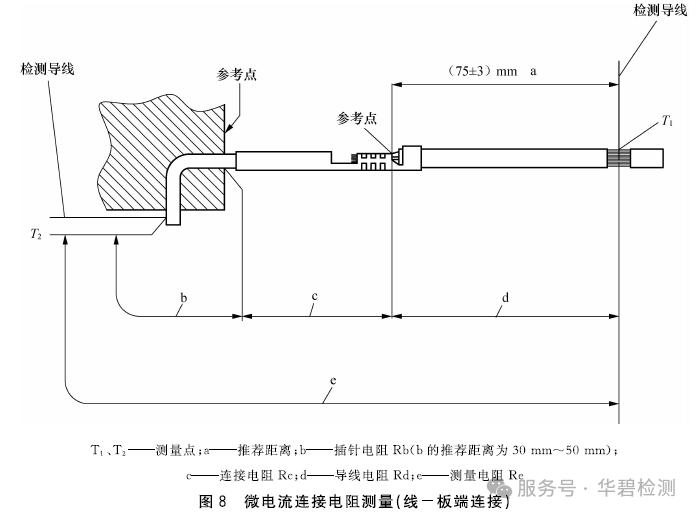

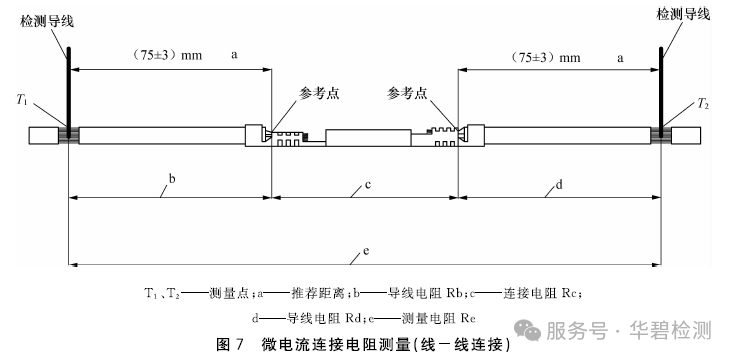

2)對導線測量點進行錫焊。將檢測導線連接至T、T2(圖7、圖8)。
3)用端子最大載流的90%，測量150mm導線的電壓降。對于板端連接器，測量75mm導線的電壓降。

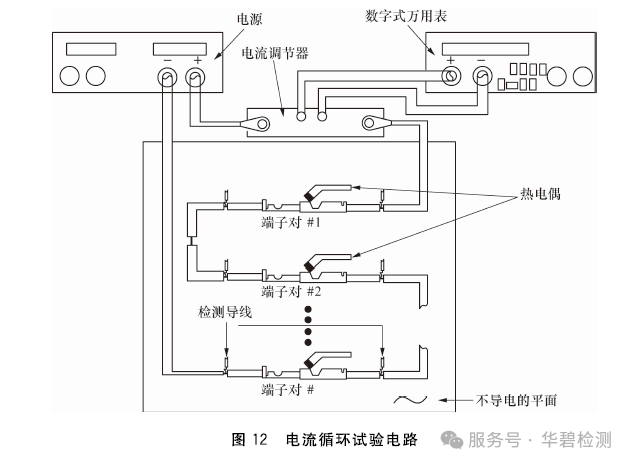

4)按圖12搭建試驗電路，按圖13放置試驗樣品。用端子最大載流的90%設定電源，使電源接通45 min,斷開15 min。
5)環境溫度傳感器的測量點和試驗樣品在同一平面，并距離最近的樣150mm，使探針正對著發熱源。
6)接通電源、數字式萬用表和數據記錄儀，
7)進入第一個循環30min后，記錄T;~T2(圖7、圖8)的電壓降及每對端子上熱電偶的讀數。
8)循環1008b(或由供需雙方商定),每天至少讀數1次。在任一個循環中,接通電流30min~45min讀數。
9)用每一組數據計算連接電阻。
10)讓樣品冷卻至室溫。
五、要求
試驗結束后，樣品應能按試驗順序表完成后續試驗，試驗過程中，任一端子對的接觸溫升不應超過55°C，任一端子對的連接電阻不應超過下表的規定。
